מדריך מקיף להדפסת שרף: כל מה שצריך לדעת

מהי הדפסת שרף וכיצד היא פועלת?

הדפסת שרף, הידועה בעולם המדעי בשם פוטופולימריזציה במכל (Vat Photopolymerization), היא משפחה של טכנולוגיות ייצור תוספתי המייצרת אובייקטים תלת ממדיים על ידי הקשיה סלקטיבית של שרף נוזלי (פוטופולימר) באמצעות מקור אור. התהליך מתחיל כאשר פלטפורמת בנייה יורדת אל תוך מכל המכיל את השרף הנוזלי, ומשאירה שכבה דקיקה של חומר בינה לבין תחתית המכל השקופה. לאחר מכן, מקור אור, כגון לייזר או מקרן דיגיטלי, מאיר על השרף בדפוס מדויק התואם לשכבה הדו-ממדית של המודל. האור גורם לתגובה כימית המקשה את השרף הנוזלי והופך אותו לפלסטיק מוצק. לאחר הקשיית שכבה אחת, פלטפורמת הבנייה עולה מעט, מאפשרת לשרף נוזלי חדש לזרום תחתיה, והתהליך חוזר על עצמו שכבה אחר שכבה עד שהאובייקט כולו נוצר.

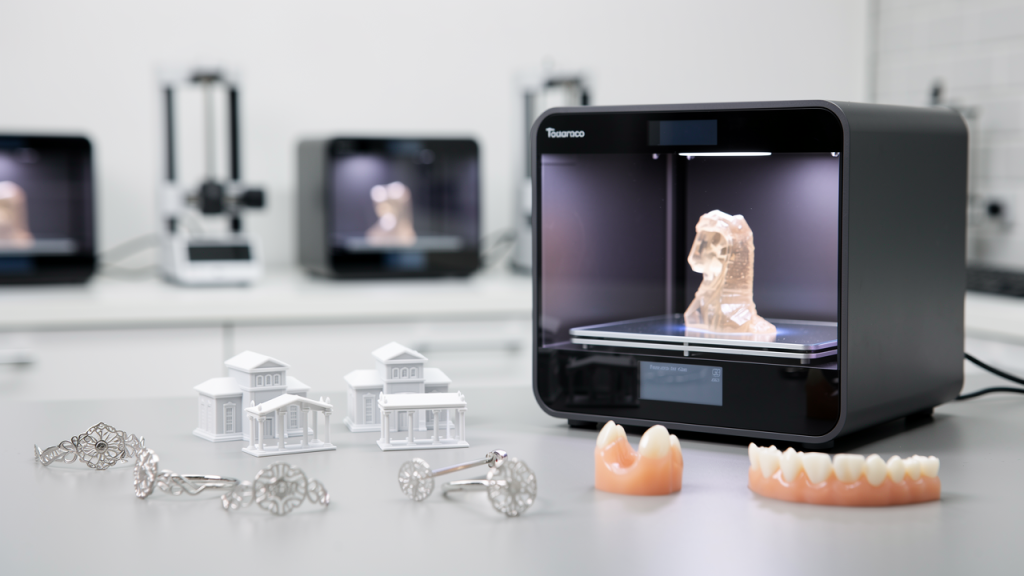

הדיוק הגבוה של טכנולוגיה זו נובע מהיכולת לשלוט באור ברזולוציה גבוהה מאוד, מה שמאפשר יצירת פרטים עדינים ומשטחים חלקים שקשה להשיג בשיטות הדפסה אחרות. התהליך נחשב לאחד מהמדויקים ביותר בתחום ההדפסה התלת-ממדית והוא משמש ליצירת אבות טיפוס ויזואליים, תכשיטים, מודלים דנטליים ורכיבים הנדסיים מורכבים. בסיס התהליך הוגדר כשיטת פוטופולימריזציה במכל על ידי גופי תקינה בינלאומיים המגדירים את עקרונותיה.

השוואה בין טכנולוגיות הדפסת שרף נפוצות

אף על פי שכל טכנולוגיות הדפסת השרף חולקות את אותו עיקרון בסיסי של הקשיית נוזל באמצעות אור, קיימים הבדלים משמעותיים במקור האור ובאופן שבו הוא מקשה כל שכבה. ההבדלים הללו משפיעים על מהירות ההדפסה, רמת הדיוק והעלות. שלוש הטכנולוגיות המרכזיות בתחום הן SLA, DLP ו-MSLA (הידועה גם כ-LCD).

טכנולוגיית ה-SLA, שהיא הוותיקה ביותר, מציעה דיוק גבוה מאוד בזכות קרן הלייזר הממוקדת. טכנולוגיות DLP ו-MSLA, לעומת זאת, מקרינות שכבה שלמה בבת אחת, מה שהופך אותן למהירות יותר באופן משמעותי כאשר מדפיסים מספר פריטים במקביל או פריטים רחבים. טכנולוגיית MSLA/LCD הפכה לפופולרית במיוחד במדפסות שולחניות בזכות עלותה הנמוכה יחסית ויעילותה הגבוהה.

מהם היתרונות המרכזיים של הדפסה בשרף?

היתרון הבולט והמוכר ביותר של הדפסת שרף הוא היכולת לייצר חלקים ברזולוציה יוצאת דופן ועם פני שטח חלקים. בניגוד לטכנולוגיות כמו FDM (הדפסת פלסטיק מותך), שבהן ניתן להבחין בשכבות ההדפסה, מודלים המודפסים בשרף נראים כמעט כמו יציקה אחידה. יכולת זו הופכת את השיטה לאידיאלית עבור יישומים הדורשים אסתטיקה גבוהה, כמו תכשיטים, דגמי אדריכלות, מיניאטורות ומוצרי צריכה סופיים. הפרטים הקטנים ביותר, כולל טקסטורות עדינות וטקסטים זעירים, מתקבלים בצורה חדה וברורה.

בנוסף, קיים מגוון רחב של שרפים פוטופולימריים בעלי תכונות מכניות, תרמיות ואופטיות שונות. ניתן למצוא שרפים קשיחים הדומים לפלסטיק ABS, שרפים גמישים דמויי גומי, שרפים שקופים, שרפים עמידים בטמפרטורות גבוהות, ואף שרפים ביו-קומפטביליים (תואמים ביולוגית) לשימושים רפואיים ודנטליים. הגמישות בבחירת החומר מאפשרת להתאים את החלק המודפס לדרישות פונקציונליות ספציפיות, הרבה מעבר לאב-טיפוס ויזואלי בלבד. יתרון נוסף הוא שהחלקים המודפסים נוטים להיות איזוטרופיים יותר, כלומר, התכונות המכניות שלהם אחידות יותר בכל הכיוונים, מכיוון שהשכבות נקשרות זו לזו בקשר כימי חזק.

טעויות נפוצות בתכנון מודלים להדפסת שרף

תכנון נכון של המודל (Design for Additive Manufacturing – DfAM) הוא שלב מכריע להצלחת ההדפסה בטכנולוגיית שרף. טעות נפוצה ראשונה היא התעלמות מעובי דופן מינימלי. דפנות דקות מדי עלולות להתעוות במהלך ההדפסה או להישבר בשלב הסרת התומכות והניקוי. כל שרף וכל מדפסת דורשים עובי מינימלי אחר, אך כלל אצבע הוא להימנע מדפנות דקות מ-0.5 מילימטרים. טעות נוספת היא יצירת מודלים חלולים ללא חורי ניקוז. מודל חלול חוסך חומר וזמן הדפסה, אך ללא פתחי יציאה, השרף הנוזלי נכלא בפנים. השרף הכלוא יוצר לחץ פנימי העלול לגרום לסדקים בחלק לאורך זמן, ואף "לפוצץ" אותו.

בחירת אוריינטציה (זווית ההצבה) שגויה של המודל על פלטפורמת הבנייה היא טעות קריטית נוספת. אוריינטציה משפיעה על כמות התומכות הנדרשת, על איכות פני השטח ועל הכוחות המופעלים על החלק במהלך ההדפסה. הצבת משטחים שטוחים וגדולים במקביל לפלטפורמת הבנייה יוצרת "אפקט יניקה" חזק בכל שכבה, מה שעלול להוביל לכשל בהדפסה או לעיוותים. במקום זאת, מומלץ להציב את המודל בזווית כדי להקטין את שטח החתך של כל שכבה. תכנון לקוי של תומכות, או שימוש מועט מדי בהן, יגרום לחלקים תלויים "ליפול" או להתעוות במהלך ההדפסה.

ניתן למצוא את כל הפרטים בקישור המצורף: indus3design.

האם התהליך מסתיים עם סיום ההדפסה?

בניגוד לשיטות הדפסה אחרות, סיום פעולת המדפסת הוא רק אמצע הדרך בתהליך העבודה עם שרף. השלבים הבאים, המכונים "פוסט-פרוססינג" (עיבוד לאחר הדפסה), חיוניים לקבלת מוצר סופי תקין, בטוח ובעל התכונות המכניות המלאות. השלב הראשון הוא שטיפה. החלק היוצא מהמדפסת מצופה בשכבה דביקה של שרף נוזלי שלא הוקשה. יש לשטוף אותו היטב בממס, בדרך כלל אלכוהול איזופרופיל (IPA) בריכוז גבוה או חומר שטיפה ייעודי, כדי להסיר את כל שאריות הנוזל. ללא שטיפה יסודית, החלק יישאר דביק והפרטים העדינים ייטשטשו.

לאחר השטיפה והייבוש, החלק עדיין נמצא במצב "ירוק" – הוא הוקשה חלקית בלבד ואינו בעל החוזק הסופי שלו. השלב הבא וההכרחי הוא הקשיה נוספת (Post-Curing). שלב זה כולל חשיפה של החלק לאור אולטרה-סגול (UV) חזק, ולעיתים גם לחום, במכשיר ייעודי. תהליך זה מסיים את התגובה הכימית בפולימר ומקנה לחלק את תכונותיו המכניות והתרמיות המלאות, כולל קשיחות, חוזק ועמידות. דילוג על שלב זה יותיר חלק שביר ובלתי יציב. לבסוף, יש להסיר בעדינות את מבני התומכות באמצעות קטר או כלי חד אחר, ולשייף את הנקודות שבהן היו מחוברים לקבלת משטח חלק ואחיד.

שיקולי בטיחות וסביבה בעבודה עם שרפים

עבודה עם שרפים פוטופולימריים דורשת מודעות והקפדה על כללי בטיחות מחמירים. השרף במצבו הנוזלי הוא חומר כימי העלול לגרום לגירוי בעור ובמערכת הנשימה. מגע ישיר עם העור עלול להוביל לתגובות אלרגיות, ולכן חובה להשתמש בציוד מגן אישי (PPE) הכולל כפפות ניטריל (כפפות לטקס אינן מספקות הגנה מספקת) ומשקפי מגן. יש להימנע ממגע של החומר עם העור, העיניים או הבגדים. כמו כן, במהלך ההדפסה והטיפול בחומר נפלטים אדים ותרכובות אורגניות נדיפות (VOCs). לפיכך, הכרחי לעבוד בסביבה מאווררת היטב, או להשתמש במתחם סגור עם מערכת סינון אוויר ייעודית.

היבט חשוב נוסף הוא הטיפול בפסולת. שרף נוזלי שלא הוקשה נחשב לפסולת מסוכנת ואסור לשפוך אותו למערכת הביוב או לפח האשפה הרגיל. הדבר נכון גם לגבי כלים, ניירות סופגים או כפפות שבאו במגע עם השרף הנוזלי. כדי לטפל בפסולת כראוי, יש לאסוף את כל שאריות השרף הנוזלי ולהקשות אותן לחלוטין באמצעות חשיפה לאור שמש ישיר או למנורת UV. רק לאחר שהשרף הופך לגוש פלסטיק מוצק, הוא אינו נחשב עוד לחומר מסוכן וניתן להשליך אותו לפח. את הממסים המשמשים לשטיפה (כמו IPA) ניתן למחזר מספר פעמים, אך בסופו של דבר יש למסור אותם לטיפול כפסולת כימית. הקפדה על הנחיות בטיחות רשמיות היא קריטית לשמירה על בריאות המפעיל והסביבה.
